Kundenspezifische Verbindungselemente für Blechbaugruppen
Im automobilen Karosseriebau müssen metallische Blechbaugruppen schnell, wiederholgenau und dauerhaft verbunden werden. TIGGES entwickelt und fertigt dafür kundenspezifische Präzisions- und Verbindungselemente nach Zeichnung. Das Leistungsspektrum bezieht sich auf die eingesetzten Funktionsteile; die Blechverarbeitung und der Bau vollständiger Karosserien erfolgen kundenseitig.
Je nach Geometrie, Werkstoff, Stückzahl und Funktionsanforderung kommen Kaltumformung, Präzisionsdrehen, Warmumformung und ergänzende Bearbeitungsschritte zum Einsatz. Die Auswahl des Fertigungswegs berücksichtigt neben den Bauteilkosten auch Montagefähigkeit, Prozessstabilität, Prüfkonzept und erforderliche Nachweise.
Beispielbauteile für Blechverarbeitung & Karosseriebau
- Typische kundenspezifische Bauteile für Blech- und Karosseriebaugruppen sind:
- Sonderbolzen und Achsen für Lagerung, Führung oder definierte Krafteinleitung
- Buchsen und Hülsen zur Abstützung, Positionierung oder Abstandshaltung
- Positionier- und Passstifte für wiederholgenaue Montageabläufe
- Sonderschrauben und Gewindeträger für lösbare Verbindungen

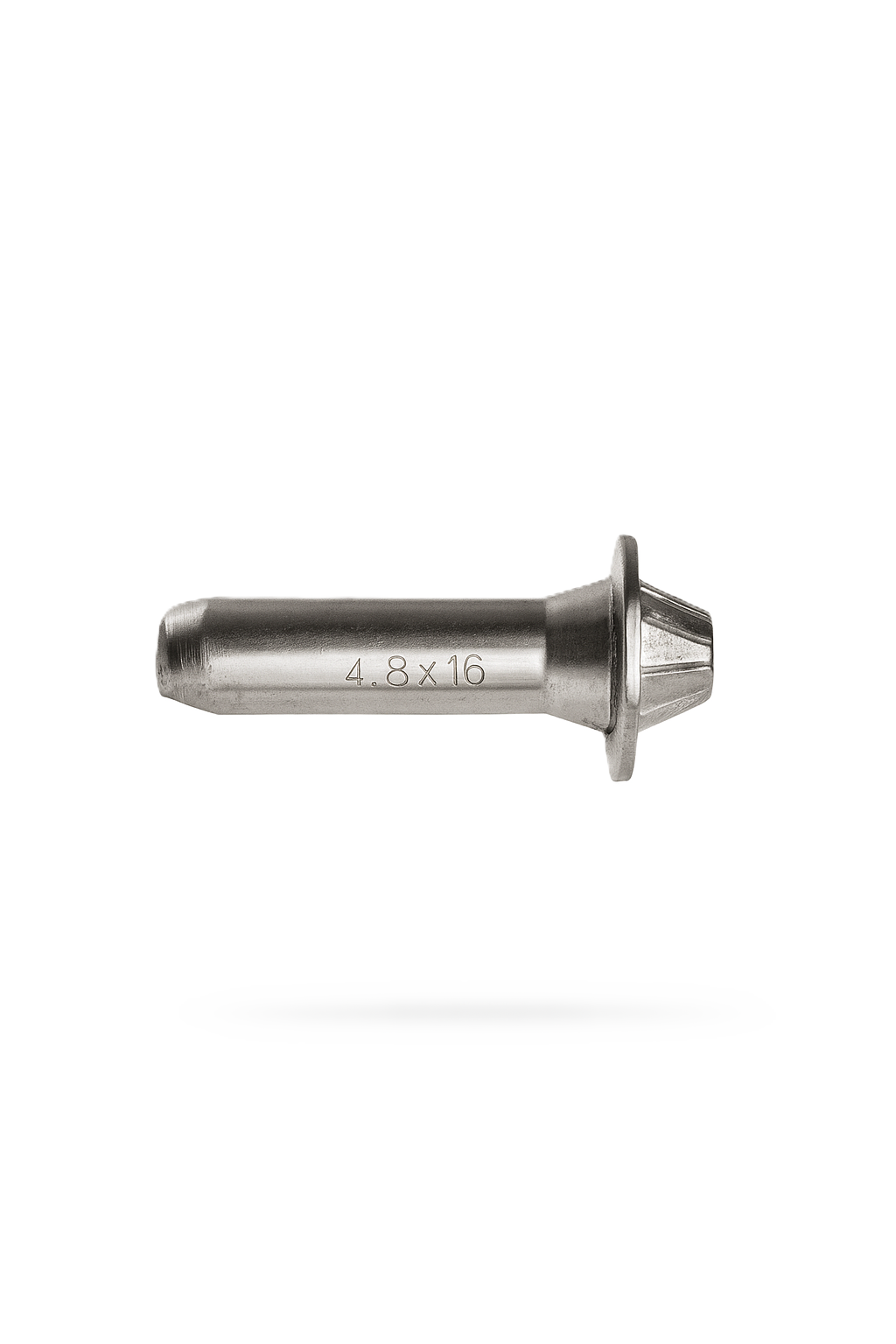

- Einpress- und Nietelemente mit Verdrehsicherung und Auszugswiderstand
- Kombinations- und Funktionsteile mit integrierten Montage- oder Sicherungsmerkmalen

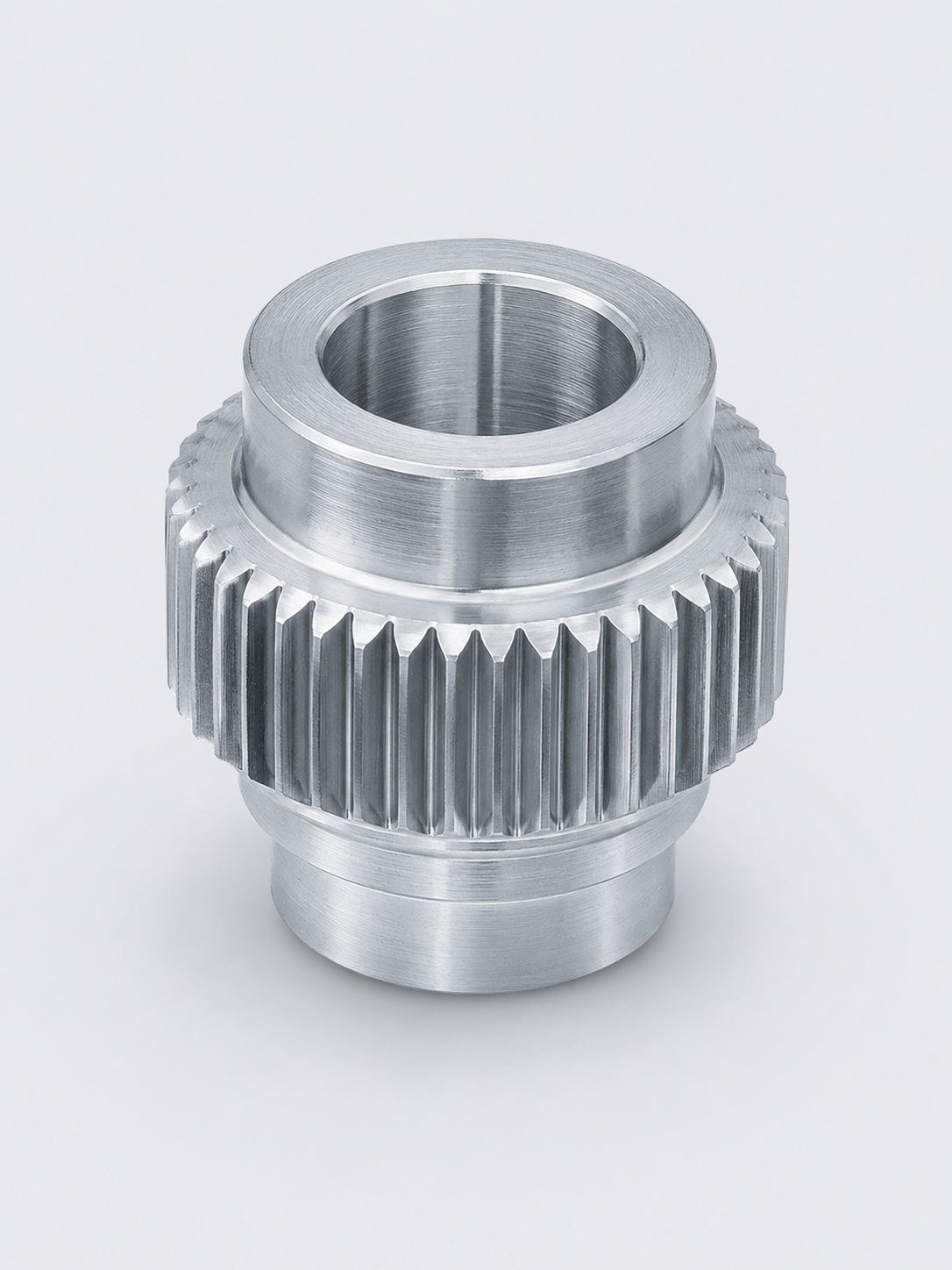

- Kopf, Flansch, Passbund, Rändel, Rippen, Innen- oder Außengewinde sowie Querbohrungen und Einstiche lassen sich bauteilbezogen auslegen. Die konkrete Eignung wird anhand der Zeichnung, der Blechdicken, des Fügeprozesses und der späteren Belastung bewertet.
Prozesssicher in Blechbaugruppen integriert

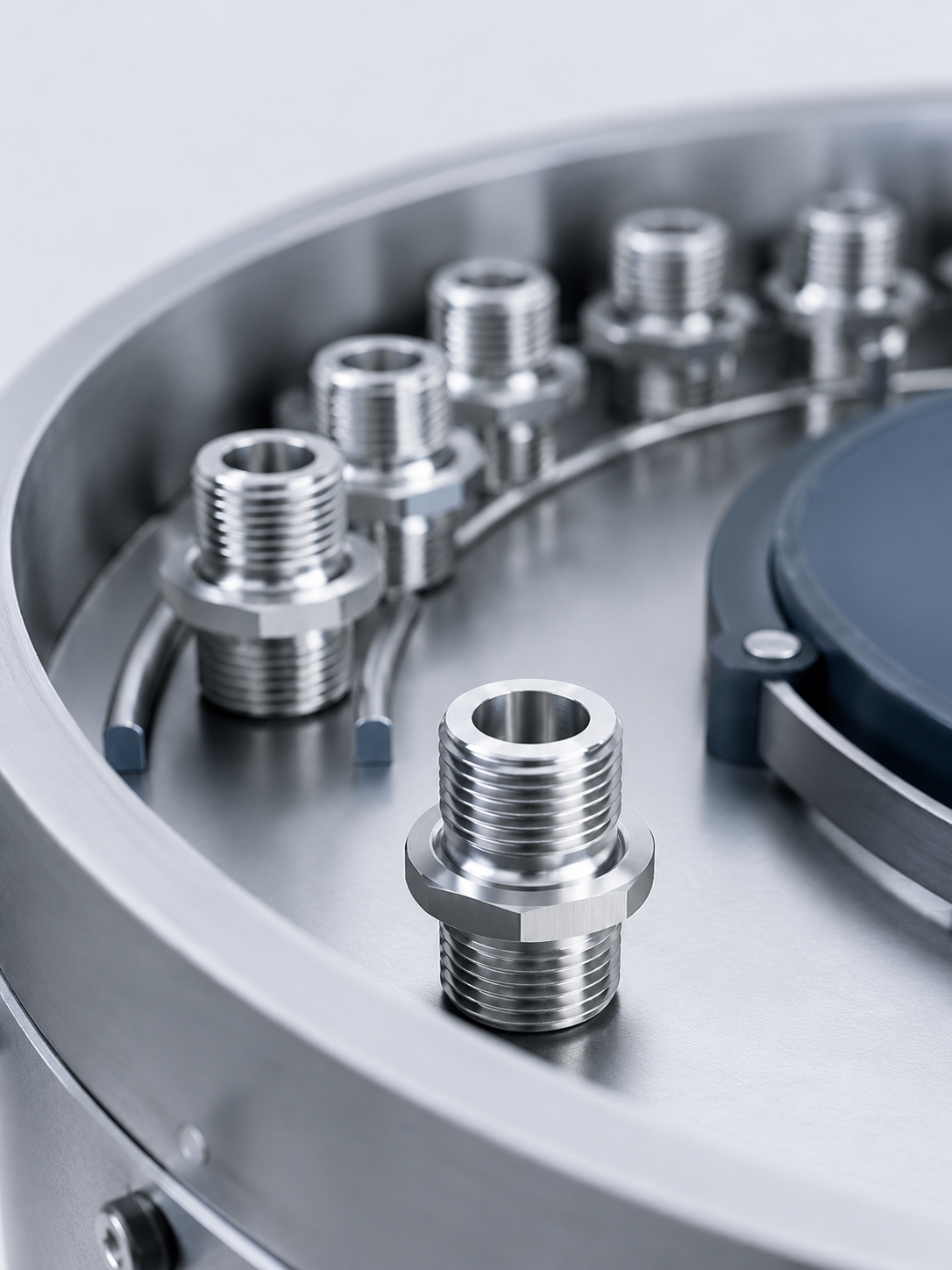

Ein Verbindungselement muss nicht nur im Endzustand funktionieren, sondern auch zur Fertigungsfolge passen. Geometrische Merkmale können eine eindeutige Orientierung, automatisierte Zuführung, sichere Positionierung und kontrollierte Montage unterstützen. Definierte Anlageflächen, Einpresszonen und Verdrehsicherungen helfen, Prozessschwankungen an der Schnittstelle zwischen Bauteil und Blechbaugruppe zu begrenzen.
Für die Auslegung sind unter anderem Blechwerkstoff, Blechdicke, Lochgeometrie, Zugänglichkeit, Montagekraft, Taktzeit sowie Zug-, Quer- und Schwingbelastungen relevant. Bei Mischbauweisen müssen außerdem Kontaktkorrosion, unterschiedliche Wärmeausdehnung und die Verträglichkeit der Oberflächen berücksichtigt werden.
Fertigungstechnologien passend zur Bauteilanforderung
Kaltumformung eignet sich bei passenden Geometrien und Serienmengen für eine materialeffiziente Herstellung mit hoher Wiederholgenauigkeit. Präzisionsdrehen bietet Flexibilität bei komplexen Konturen, kleineren Stückzahlen und engen Funktionsmaßen. Second Operation kombiniert einen wirtschaftlich geformten Rohling mit gezielter Nachbearbeitung, etwa durch Drehen, Gewindewalzen, Bohren oder Schleifen. Warmumformung erweitert den Lösungsraum für geeignete Werkstoffe, Abmessungen und Umformgrade.
